■ 额定输出：0-30V/0-33A (360W)
■ 宽量程操作，定功率输出
■ 高效率和高功率密度
■ 可编程内部电阻，仿真电池输出
■ 恒流优先模式，为LED供电时减少电压和电流过冲
■ 主从串并联操作
■ 24位色4.3英寸彩色液晶屏显示
■ 数字键盘操作
■ 旋钮对电压电流值进行粗调和细调
■ 定时输出时间（0-3600.0s）
■ 可编程电压或电流的上升时间
■ RS232、USB HOST、USB DEVICE、LAN、模拟控制接口
TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。
TH6700系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件。
TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。

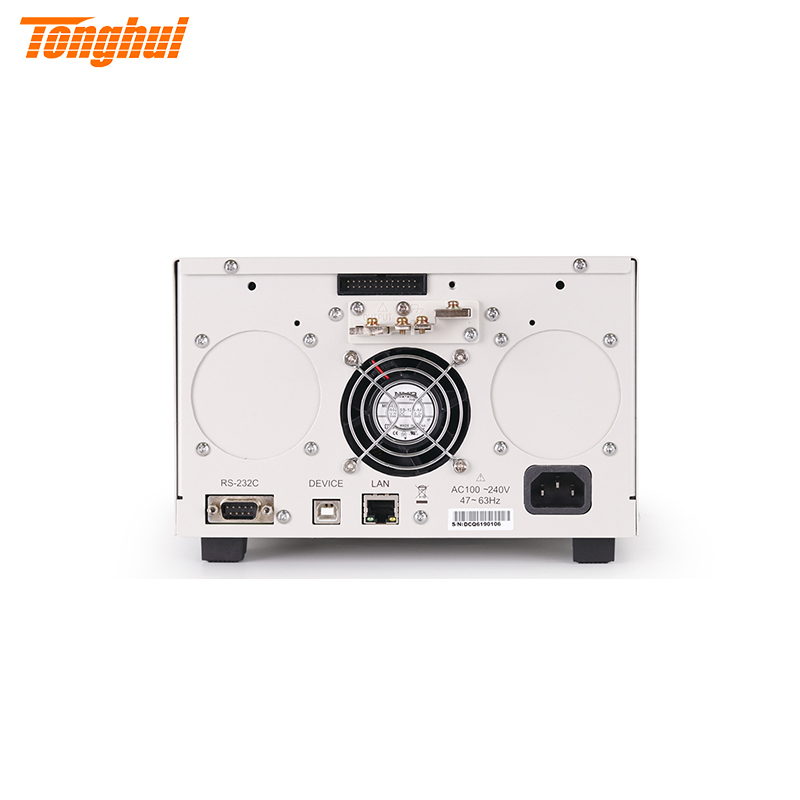

TH6700系列后面板可以接成两端量测或四端量测。接成四端量测时具有远端补偿功能，可补偿电源到待测件上的压降。
功能特点
A. 可调斜率功能
通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B. 可编程内部电阻 - 仿真电池输出
电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
计算公式：
使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C. 数据保存 – 记录被测件运行数据
用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，最大5000 次。
接上sense端则记录被测件两端实际电压、电流值；
不接sense端则记录TH6700输出的电压、电流值。
结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
D. 恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。
恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。
恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以:
1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
2. 输出电流无过冲，用来测试恒流工作特性的待测物
■ 研发和设计验证通用测试
■ 新能源 太阳能电池，新动力汽车，电动自行车
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 教学实验室
■ LED测试
TH6711 | TH6712 | TH6713 | TH6721 | TH6722 | TH6723 | |||
输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
功率限制 | 约额定功率*105% | |||||||
电压 | 额定电压 | 0-30V | 0-30V | 0-30V | 0-80V | 0-80V | 0-80V | |
最大电压 | 31.5V | 84V | ||||||
电流 | 额定电流 | 0-33A | 0-66A | 0-100A | 0-12.5A | 0-25A | 0-37.5A | |
最大电流 | 36A | 72A | 108A | 13.5A | 27A | 40.5A | ||
设 置 | 电压 | 范围 | 0-31.5V | 0~84V | ||||
电流 | 范围 | 0~36A | 0-72A | 0-108A | 0-13.5A | 0-27A | 0-40.5A | |
负载调节率 | 电压 | ≤20mV | ≤45mV | |||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
电源调节率 | 电压 | ≤18mV | ≤43mV | |||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
设定值解析度 | 电压 | 10mV | ||||||
电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
| 标配 | ||||||||
| 配件名称 | 型号 | |||||||
| 26芯模拟控制接口 | TH26081 | |||||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
