■ 200kHz最高频率，不含独立LCR功能
■ 内置0-50mA/0-5V偏置电源
■ 分立无源元件（L，R，C）多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析
■ TH2832XA：LCR +变压器测试系统
TH2832XB：变压器测试系统
TH2832XC：变压器测试系统
■ 4.3英寸 TFT LCD显示器，分辨率272×480
■ 新型界面设计
■ 开关变压器扫描测试，综合特性分析
■ 网络变压器扫描测试，综合特性分析
■ 交替的DCR测试信号
■ 提供单参数测试循环，对独立绕组进行测试判断
■ 适配TH26080 26芯FRC测试线
■ 扫描治具继电器动作次数查看，以便客户对继电器使用状况
的掌握
■ 扫描治具继电器自检功能，保证扫描治具的可靠工作
■ 灵活的偏差扣除方式
■ 参数设定文件兼容TH2829X-24
■ 以CSV，GIF格式保存测试数据或图像于USB存储器
■ 仪器内部能保存100组设定文件保存，海量U盘设定文件保存
■ 支持U盘软件在线升级模式
■ 提供PC级仪器测试设定文件编程功能（选件）
■ RS-232，USB DEVICE等接口支持上位机通讯
■ 全新窗体式的界面设计和操作风格，在4.3英寸的TFT上完美呈现。该变压器测试系统提供20Hz-200kHz的测试频率，满足了客户对开关变压器、网络变压器等的测量需求。变压器扫描测试涵盖了变压器的各种低压参数，还提供了扫描治具的继电器使用次数的记录和查看，以便客户全面掌握继电器的使用状况，及时更换。
产品型号 | TH2832XC 变压器测试系统 | ||
变压器测试参数 | 圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。 | ||
基本准确度 | LCRZ | 0.1% | |
DCR,圈数比 | 0.5% | ||
测试信号频率点 | 20Hz-200kHz 共15025 | ||
信号源输出阻抗 | 30Ω、100Ω可选 | ||
AC测试信号电平 | 正常 | 10mV—2Vrms | 最小分辨率：10mV,准确度：10%x设定电压+2mV |
100μA—20mArms | 最小分辨率：0.1mA | ||
恒定电平 | 20mV—1Vrms | 最小分辨率：10mV,准确度：10%x设定电压+2mV | |
200μA—10mArms | 最小分辨率：0.1mA | ||
DC偏置电压源 | 0V—± 5V | 最小分辨率：0.5mV,准确度：1%x设定电压+5mV | |
0mA—±50mA | 最小分辨率：0.5μA | ||
DCR显示范围 | 0.00001Ω－999.999MΩ | ||
圈数比显示范围 | 1:0.01－100:1 | ||
测量时间(≥10 kHz) | 快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） | ||
等效电路 | 串联,并联 | ||
量程方式 | 自动,保持 | ||
触发方式 | 内部,手动,外部,总线 | ||
平均次数 | 1－255 | ||
清零功能 | 开路,短路,负载 | ||
数学运算 | 直读,ΔABS,Δ% | ||
触发延时时间设定 | 0－60.000s,1ms步进 | ||
步进延时时间设定 | 0－60.000s,1ms步进 | ||
比较器功能 | 10档分选，BIN1～BIN9、NG、AUX | ||
档计数功能 | |||
PASS、FAIL前面板或扫描夹具LED显示 | |||
存储器 | 100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆 | ||

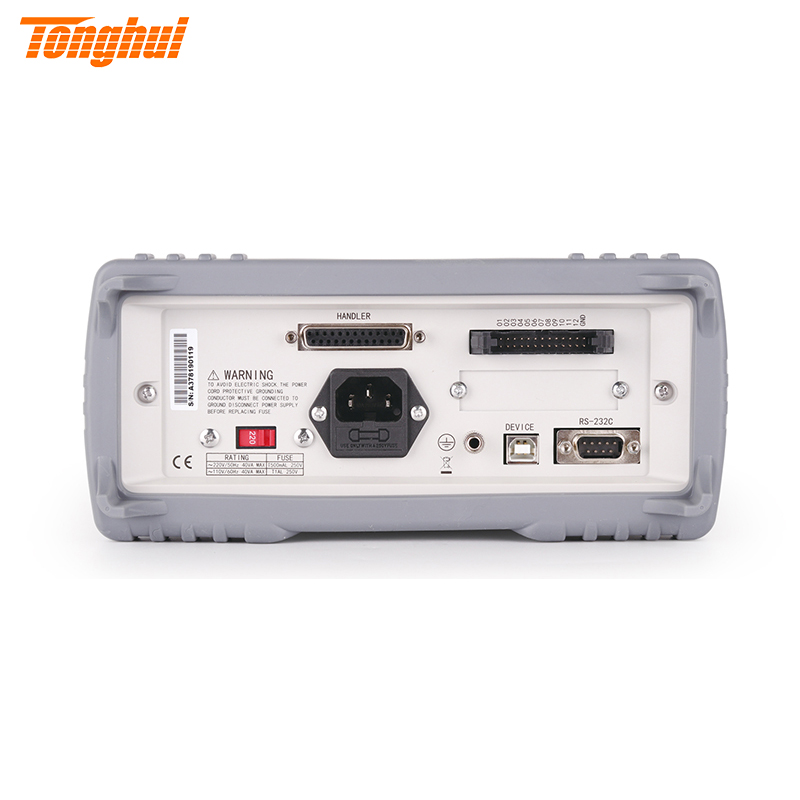

接口 | 控制接口 | HANDLER或SCANNER | |
通讯接口 | USB HOST、RS232C、RS485(选件)、GPIB(选件) | ||
存储器接口 | USBDEVICE | ||
扫描测试输出脚位 | 12Pin | ||
