■ 200kHz最高频率,不含独立LCR功能
■ 内置0-50mA/0-5V偏置电源
■ 分立无源元件(L,R,C)多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析
■ TH2832XA:LCR +变压器测试系统
TH2832XB:变压器测试系统
TH2832XC:变压器测试系统
■ 4.3英寸 TFT LCD显示器,分辨率272×480
■ 新型界面设计
■ 开关变压器扫描测试,综合特性分析
■ 网络变压器扫描测试,综合特性分析
■ 交替的DCR测试信号
■ 提供单参数测试循环,对独立绕组进行测试判断
■ 适配TH1831 24Pin变压器扫描治具
■ 扫描治具继电器动作次数查看,以便客户对继电器使用状况
的掌握
■ 扫描治具继电器自检功能,保证扫描治具的可靠工作
■ 灵活的偏差扣除方式
■ 参数设定文件兼容TH2829X-24
■ 以CSV,GIF格式保存测试数据或图像于USB存储器
■ 仪器内部能保存100组设定文件保存,海量U盘设定文件保存
■ 支持U盘软件在线升级模式
■ 提供PC级仪器测试设定文件编程功能(选件)
■ RS-232,USB DEVICE等接口支持上位机通讯
■ 全新窗体式的界面设计和操作风格,在4.3英寸的TFT上完美呈现。该变压器测试系统提供20Hz-200kHz的测试频率,满足了客户对开关变压器、网络变压器等的测量需求。变压器扫描测试涵盖了变压器的各种低压参数,还提供了扫描治具的继电器使用次数的记录和查看,以便客户全面掌握继电器的使用状况,及时更换。
产品型号 | TH2832XB 变压器测试系统 | ||||
变压器测试参数 | 圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。 | ||||
基本准确度 | LCRZ | 0.1% | |||
DCR,圈数比 | 0.5% | ||||
测试信号频率点 | 20Hz-200kHz 共15025 | ||||
信号源输出阻抗 | 30Ω、100Ω可选 | ||||
AC测试信号电平 | 正常 | 10mV—2Vrms | 最小分辨率:10mV,准确度:10%x设定电压+2mV | ||
100μA—20mArms | 最小分辨率:0.1mA | ||||
恒定电平 | 20mV—1Vrms | 最小分辨率:10mV,准确度:10%x设定电压+2mV | |||
200μA—10mArms | 最小分辨率:0.1mA | ||||
DC偏置电压源 | 0V—± 5V | 最小分辨率:0.5mV,准确度:1%x设定电压+5mV | |||
0mA—±50mA | 最小分辨率:0.5μA | ||||
DCR显示范围 | 0.00001Ω-999.999MΩ | ||||
圈数比显示范围 | 1:0.01-100:1 | ||||
测量时间(≥10 kHz) | 快速:25次/秒(40ms),中速:8次/秒(125ms)慢速:2.7次/秒(370ms) | ||||
等效电路 | 串联,并联 | ||||
量程方式 | 自动,保持 | ||||
触发方式 | 内部,手动,外部,总线 | ||||
平均次数 | 1-255 | ||||
清零功能 | 开路,短路,负载 | ||||
数学运算 | 直读,ΔABS,Δ% | ||||
触发延时时间设定 | 0-60.000s,1ms步进 | ||||
步进延时时间设定 | 0-60.000s,1ms步进 | ||||
比较器功能 | 10档分选,BIN1~BIN9、NG、AUX | ||||
档计数功能 | |||||
PASS、FAIL前面板或扫描夹具LED显示 | |||||
存储器 | 100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆 | ||||

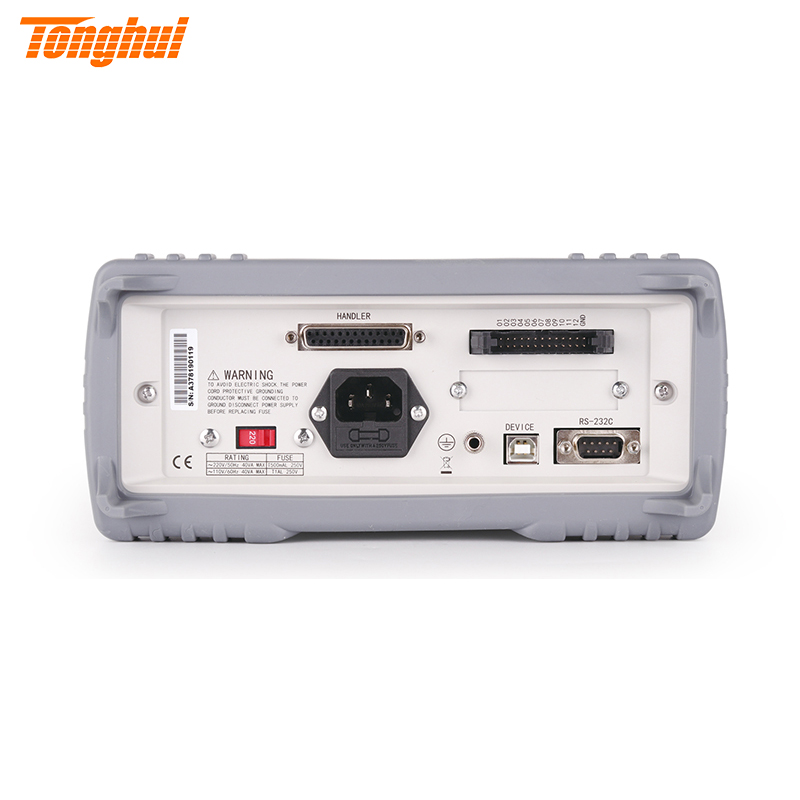

接口 | 控制接口 | HANDLER或SCANNER | |||
通讯接口 | USB HOST、RS232C、RS485(选件)、GPIB(选件) | ||||
存储器接口 | USBDEVICE | ||||
TH1831扫描测试治具技术参数 | |||||
扫描测试输出脚位 | 24Pin | ||||
24 Pin扫描输出端分布电容 | 20pF | ||||
变压器锁紧方式(选件) |
| ||||
标配 | |||||
配件名称 | 型号 |
选配 | |||||
配件名称 | 型号 |
