■ 测试频率：20Hz-2MHz，分辨率：最高0.1mHz
■ 基本精度：0.05%
■ 测试速度：最快5.6ms/次
■ 测试原理：自动平衡电桥
■ 高功率：信号源 20V/100mA
DC偏置：±40V/100mA
外部DC BIAS偏置最大可达120A
独立电压源：±10V可编程输出
■ 高稳定性和一致性：高达15个测试量程配置
■ 高分辨：7英寸，800×600分辨率
■ 多功能参数列表扫描
■ 多参数图形化扫描功能
■ 变容二极管自动极性功能
■ 10档分选功能，分选结果声光报警
■ 存储空间：内置40组设定文件，USB扩展500组设定文件、
数据记录文件、图片文件
■ Ls-RDC同时测试
■ 高兼容性：支持SCPI指令集，兼容KEYSIGHT E4980A、
E4980AL、HP4284A等应用

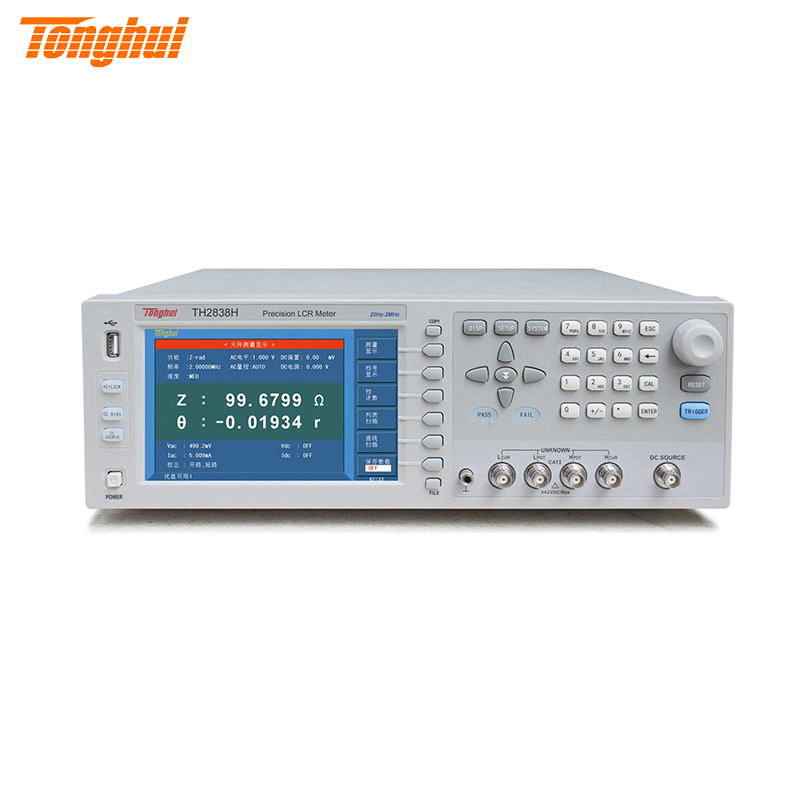

TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。
TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。
功能特点
A. 高精度
自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。
B. 高稳定性和高一致性
C. 高速度
D. 功能与界面
E. 材料介电常数测试
TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。
F. 选配附件
G. 上位机软件
a) 通用上位机软件
测试方式：
文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等
b) 压电陶瓷上位机软件
分析设置：
分析结果：
c) 阻抗分析软件（等效电路分析软件）
现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之最符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
电容测试 电阻测试 电感测试
| 产品型号 | TH2838 | TH2838H | TH2838A | ||||||||||||||||||||||||||
| 测试信号源 | |||||||||||||||||||||||||||||
| 信号源输出阻抗 | 100Ω， ±1% @1kHz | ||||||||||||||||||||||||||||
| 测试频率 | 范围 | 20Hz-2MHz | 20Hz-1MHz | ||||||||||||||||||||||||||
| 设置步进 | 20.0000Hz - 99.9999Hz 1mHz | ||||||||||||||||||||||||||||
| 100.000Hz - 999.999Hz 10mHz | |||||||||||||||||||||||||||||
| 1.00000kHz - 9.99999kHz 100mHz | |||||||||||||||||||||||||||||
| 10.0000kHz - 99.9999kHz 1Hz | |||||||||||||||||||||||||||||
| 100.000kHz - 999.999kHz 10Hz | |||||||||||||||||||||||||||||
| 1.00000MHz - 2.00000MHz 100Hz | |||||||||||||||||||||||||||||
| AC测试信号模式 | 额定值(ALC OFF)：设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)： 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同 | ||||||||||||||||||||||||||||
| AC信号 | 电压范围 | 5mVrms -- 2Vrms | F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms | 5mVrms -- 2Vrms | |||||||||||||||||||||||||
| 分辨率 | 5mVrms -- 0.2Vrms 100µVrms | ||||||||||||||||||||||||||||
| 0.2Vrms -- 0.5Vrms 200µVrms | |||||||||||||||||||||||||||||
| 0.5Vrms -- 1Vrms 500µVrms | |||||||||||||||||||||||||||||
| 1Vrms -- 2Vrms 1mVrms | |||||||||||||||||||||||||||||
| 2Vrms -- 5Vrms 2mVrms | |||||||||||||||||||||||||||||
| 5Vrms -- 10Vrms 5mVrms | |||||||||||||||||||||||||||||
| 10Vrms -- 20Vrms 10mVrms | |||||||||||||||||||||||||||||
| 电流范围 | 50µArms -- 20mArms | 50µArms --100mArms | 50µArms -- 20mArms | ||||||||||||||||||||||||||
| 分辨率 | 50µArms -- 2mArms 1µArms | ||||||||||||||||||||||||||||
| 2mArms -- 5mArms 2µArms | |||||||||||||||||||||||||||||
| 5mArms -- 10mArms 5µArms | |||||||||||||||||||||||||||||
| 10mArms -- 20mArms 10µArms | |||||||||||||||||||||||||||||
| 20mArms -- 50mArms 20µArms | |||||||||||||||||||||||||||||
| 50mArms--100mArms 50µArms | |||||||||||||||||||||||||||||
| Rdc测试 | 电压范围 | 100mV — 2V | |||||||||||||||||||||||||||
| 分辨率 | 100µV | ||||||||||||||||||||||||||||
| 电流范围 | 0mA— 20mA | ||||||||||||||||||||||||||||
| 分辨率 | 1µA | ||||||||||||||||||||||||||||
| DC偏置 | 电压范围 | 0V — ± 10V | 0V — ± 40V | 0V — ± 10V | |||||||||||||||||||||||||
| 分辨率 | 0V -- 5V 100µV | ||||||||||||||||||||||||||||
| 5V -- 10V 1mV | |||||||||||||||||||||||||||||
| 10V -- 20V 2mV | |||||||||||||||||||||||||||||
| 20V -- 40V 5mV | |||||||||||||||||||||||||||||
| 电流范围 | 0mA— ± 100mA | ||||||||||||||||||||||||||||
| 分辨率 | 0 A -- 50mA 1µA | ||||||||||||||||||||||||||||
| 50mA -- 100mA 10µA | |||||||||||||||||||||||||||||
| 电压源 | 电压范围 | ------ | -10V -- 10V | ------ | |||||||||||||||||||||||||
| 分辨率 | ------ | 1mV | ------ | ||||||||||||||||||||||||||
| 电流范围 | ------ | -45mA -- +45mA | ------ | ||||||||||||||||||||||||||
| 输出阻抗 | ------ | 100Ω | ------ | ||||||||||||||||||||||||||
| 显示器 | |||||||||||||||||||||||||||||
| 尺寸/类型 | 7英寸 (对角线)TFT LCD显示器 | ||||||||||||||||||||||||||||
| 比例 | 16：9 | ||||||||||||||||||||||||||||
| 分辨率 | 800×RGB×480 | ||||||||||||||||||||||||||||
| 测量功能 | |||||||||||||||||||||||||||||
| 测试参数 | Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc | ||||||||||||||||||||||||||||
| 数学功能 | A(X+B)+C， X为测试参数，A、B、C为输入参数 | ||||||||||||||||||||||||||||
| 等效电路 | 串联、并联 | ||||||||||||||||||||||||||||
