■ 测试频率：20Hz-200kHz，分辨率：15025频点
■ 基本精度：0.05%
■ 测试速度：最快12.5ms/次
■ 10档分选、计数功能，PASS/FAIL指示
■ 信号源：0-2V/0-20mA
DC偏置：±5V/50mA，外部DC BIAS偏置最大可达120A
■ 30Ω、100Ω可选内阻
■ 201点列表扫描功能
■ DCR测试功能，分辨率10uΩ
■ Ls-Rd/Lp-Rd功能(L,Rd同时显示)
■ 电压电流监视和自动电平调整功能
■ 支持U盘文件存储，可通过U盘升级仪器程序
■ 单组变压器参数测试功能(仅部分机型)
■ 4.3寸TFT液晶显示
■ 6位读数分辨率
■ 中英文可选操作界面

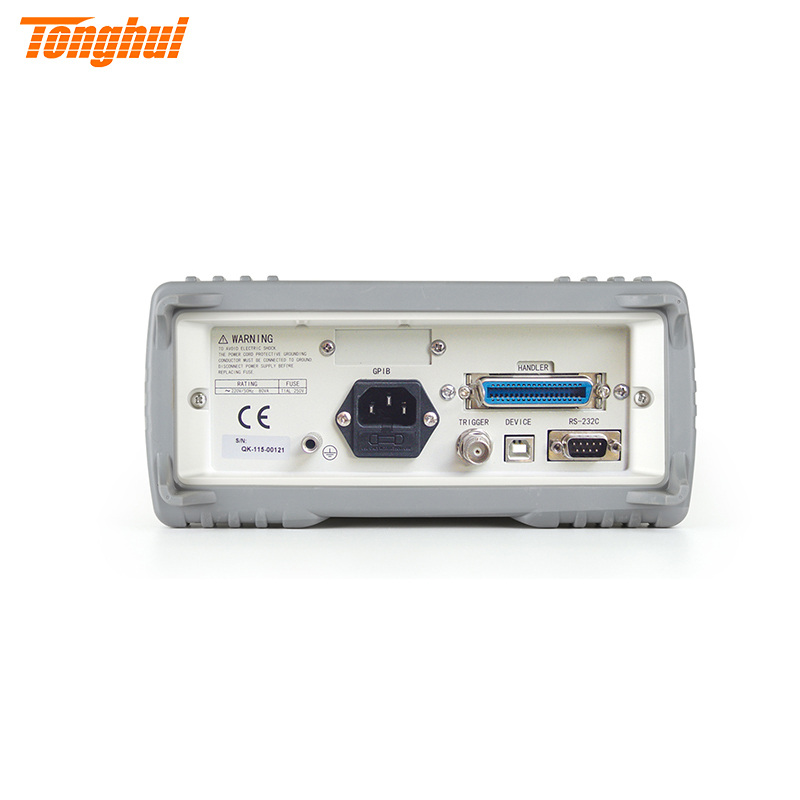

■ RS232，RS485，USB，HANDLER，GPIB接口

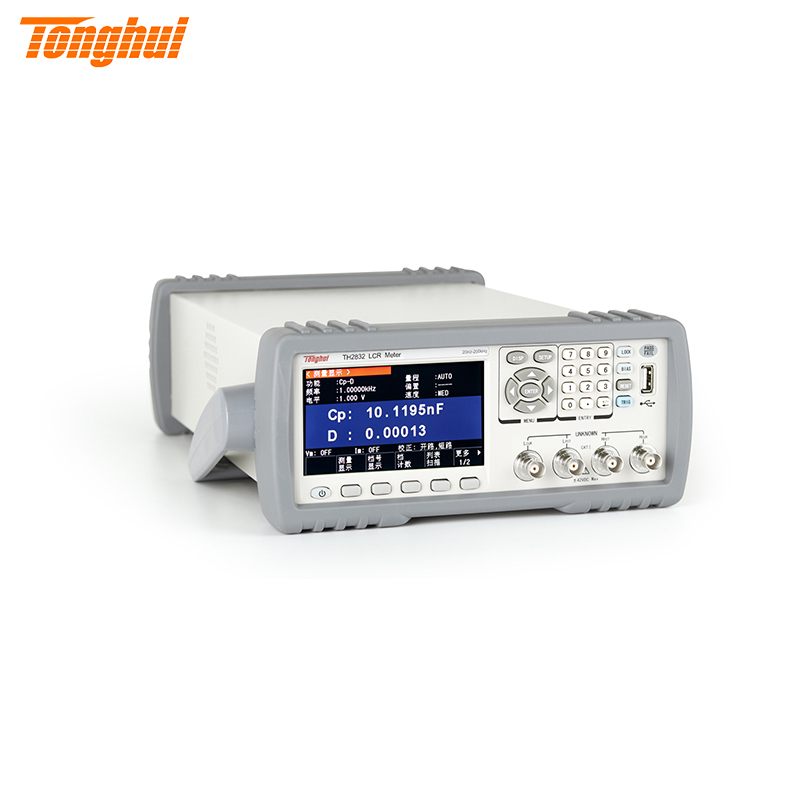

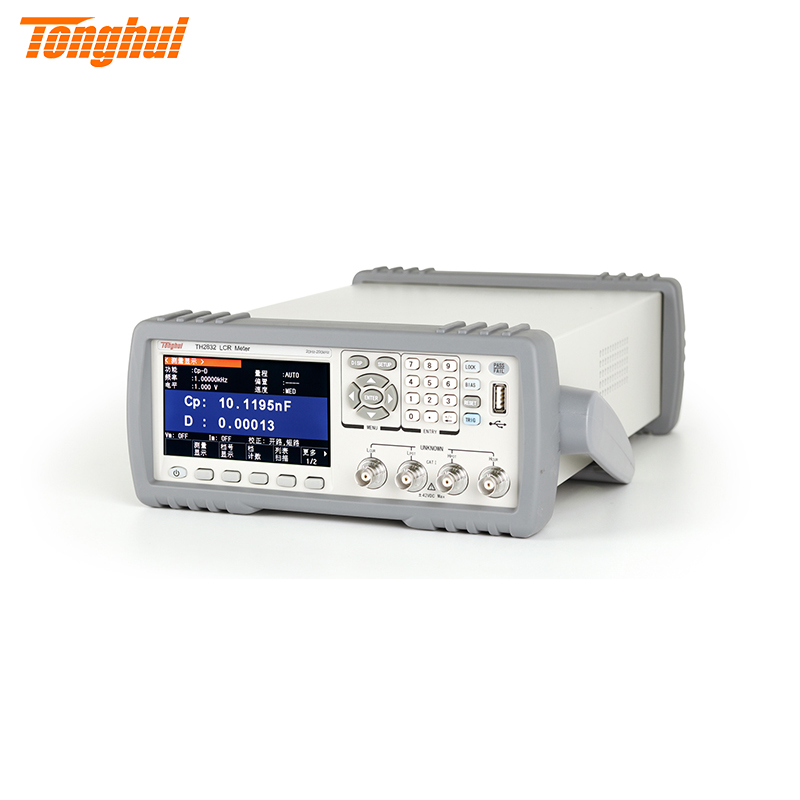

TH283X系列是新一代低成本,高性能紧凑型LCR数字电桥,采用最新工艺和高密度电路设计,浓缩大型LCR测试仪的精华,紧凑,小巧.取消传统机械电源开关,采用软件控制电源开关.0.05%的基本精度和良好的测试稳定性可与高端机型媲美.配备4.3寸LCD显示屏和全新升级的界面系统.美观大方,操作简便.仪器提供丰富的接口,兼容标准SCPI指令,可方便地组成各种测试系统,满足检验,生产,科研的各种需求.
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
产品型号 | TH2832 |
显示 | 4.3TFT LCD显示器480×272 |
基本测量准确度 | LCRZ 0.05%、DCR 0.1% |
测试频率 | 20Hz—200kHz,15025点 |
AC信号电平 | 10mVrms—2Vrms；100μArms—20mArms |
DC偏置 | 0V—±5V/0mA—±50mA |
信号源输出阻抗 | 30Ω、100Ω |
RDC测试信号电平 | 1V |
测试参数 | L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im，△% |
测试速度(ms/次) | 快速: 12.5ms；中速: 83 ms；慢速: 167 ms |
列表扫描 | 201点，扫描参数:测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 |
图形扫描分析 | ------- |
通用功能 | 串、并联等效模式，测试电缆长度：0、1m，平均：1-255次，校准：开路、短路、负载，ALC功能量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-999s，键盘锁定功能 |
独有功能 | L-RDC同时测试，软电源开关，一键截屏功能，数据记录功能 |
比较器 | 10档分选, PASS/FAIL指示,档计数功能 |
存储 | 内部：100组仪器内置测试设定文件，201次测试结果，USB存储器：设定文件、GIF图像、CSV数据文件 |
