■ 测试频率：20Hz-500kHz，分辨率：10mHz
■ 基本精度：0.05%
■ 测试速度：最快13ms/次
■ 变压器参数测试功能
■ 30Ω、50Ω、100Ω可选内阻
■ 201点列表扫描测试功能
■ 电压或电流的自动电平调整（ALC）功能
■ V、I 测试信号电平监视功能
■ 内部自带直流偏置源
■ 可外接大电流直流偏置源
■ 内建比较器，10档分选和计数功能
■ 内部文件存储和外部U盘文件保存
■ 测量数据可直接保存到U盘
■ 4.3寸TFT液晶显示
■ 中英文可选操作界面

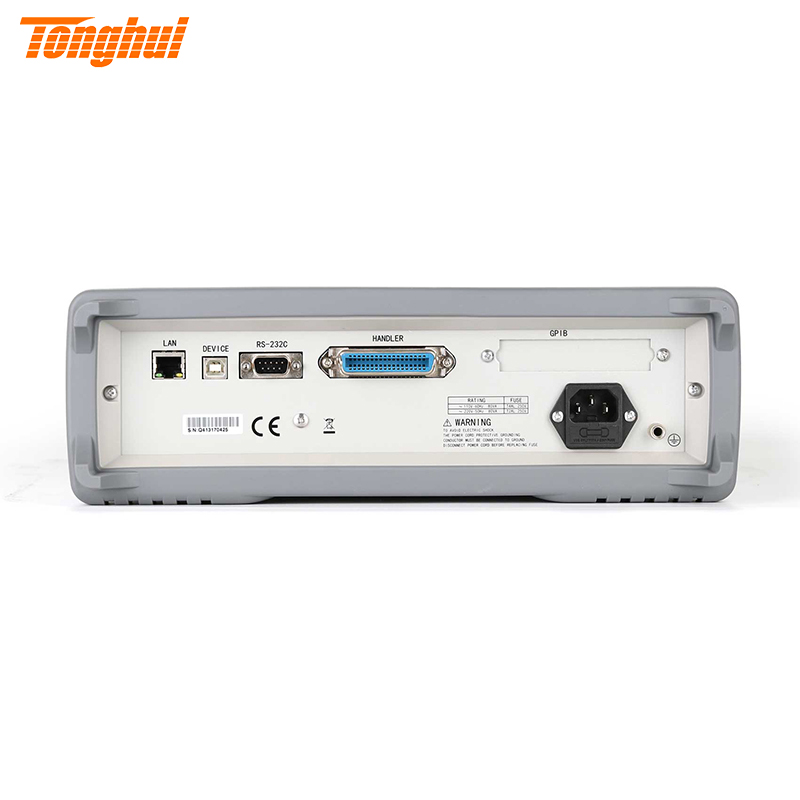

■ RS232C、USB、LAN、HANDLER、GPIB、DCI接口
■ TH2827B是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高500kHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
■ 液晶单元:
介电常数、弹性常数等C-V特性
显示器 | 480×RGB×272 4.3寸TFT LCD显示器 | ||||
测试信号频率 | TH2827B | 20Hz—500kHz | |||
最小分辨率 | 10mHz，4位频率输入 | ||||
准确度 | 0.01% | ||||
AC 电平 | 测试信号电压范围 | 5mV—2Vrms | |||
电压最小分辨率 | 100μV，3位输入 | ||||
准确度 | ALC ON | 10% x设定电压 + 2mV | |||
ALC OFF | 6% x设定电压 + 2mV | ||||
测试信号电流范围 | 100μA—20mA | ||||
电流最小分辨率 | 1μA，3位输入 | ||||
准确度 | ALC ON | 10% x设定电流 + 20μA | |||
ALC OFF | 6% x设定电压 + 20μA | ||||
DC偏置电压源 | 电压 / 电流范围 | 0V— ±5V / 0mA—±50mA | |||
分辨率 | 0.5mV / 5μA | ||||
电压准确度 | 1% x设定电压 + 5mV | ||||
ISO ON | 用于电感、变压器加偏置测试 | ||||
AC源内阻 | ISO ON | 100Ω | |||
ISO OFF | 30Ω、50Ω、100Ω可选 | ||||
DCR源内阻 | 30Ω、50Ω、100Ω可选 | ||||
LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | ||||
测试页面参数显示 | 一组主、副参数；201点列表扫描 | ||||
变压器测试参数 | DCR1(初级，2端), DCR2（次级，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次级电容) | ||||
基本测量准确度 | LCR测试参数 | 0.05% | |||
N | 0.1% | ||||
校准条件 | 预热时间：≥30分钟；环境温度：23±5ºC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m | ||||
测量时间(≥10 kHz) | 快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间 | ||||
LCR参数显示范围 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |||
|Y|,G,B | 0.00001μs — 99.9999s | ||||
C | 0.00001pF — 9.99999F | ||||
L | 0.00001μH — 99.9999kH | ||||
D | 0.00001 — 9.99999 | ||||
Q | 0.00001 — 99999.9 | ||||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 变压器测试夹具 | TH26038 | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011AS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
