■ 测试频率：50Hz-100kHz，分辨率：10频点
■ 基本精度：0.1%
■ 测试速度：最快19ms，支持低频高速:TX4+3ms
■ 10档分选，前面板LED显示
■ 100组LCRZ仪器设定文件
■ 软电源开关
■ 支持110V/220V两种电源电压
■ 10点列表扫描,支持多频测试分选
■ 超低信号源输出失调 (<100μV），满足大电感共模扼流圈、
电感测试需求
■ 超强抗冲击保护能力
■ 开机状态锁按键
■ 空夹具判断
■ 数据记录功能
■ 截屏功能、接口功能、时序、触发延时等更完整
■ 4.3寸TFT液晶显示
■ 6位读数分辨率
■ 中英文可选操作界面
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组
■ 其他元件：
印制电路板、继电器、开关、电缆、电池等的阻抗评估 件和网络元件等的阻抗参数评估

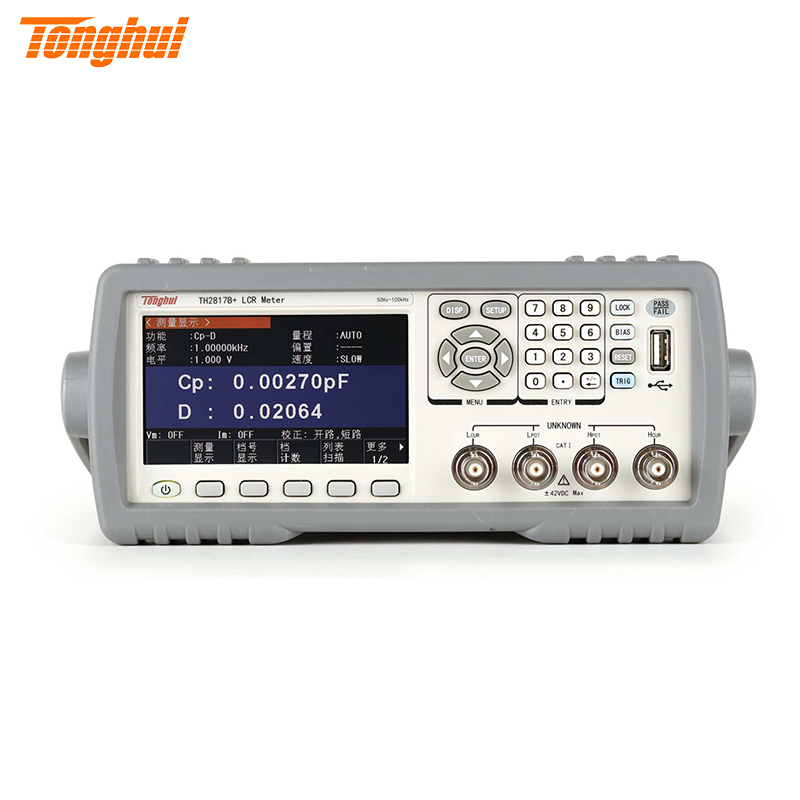

产品型号 | TH2817B+ | |
基本测量准确度 | 0.1% | |
测试频率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz, 共10点 | |
测试参数 | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% | |
V/I 监视 | 有 | |
AC信号电平 | 0.1Vrms、0.3Vrms、1Vrms | |
测试端配置 | 5端 | |
测试速度 (ms/次) | 快速: 19ms;中速:83ms;慢速:333ms F≤120Hz快速:4XT+3ms | |
清零功能 | 开路、短路、负载 | |
列表扫描 | 10点列表扫描每扫描点可单独分选,支持多频合并测试分选可对频率，AC电压进行扫描测试 | |
等效方式 | 串联，并联 | |
量程方式 | 自动，保持 | |
触发方式 | 内部，手动，外部，总线 | |
平均次数 | 1-255 | |
数学运算 | 直读，△ABS，△% | |
延时 | 触发延时,步进延时:0—60.000s,1ms步进 | |
通用功能 | 串、并联等效模式，校准：开路、短路，量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，键盘锁定功能 | |
比较器 | 10档分选，BIN1-BIN9,NG,AUX、档计数功能、PASS，FALL前面板LED显示 | |
存储 | 内部非易失性存储 | 100组LCRZ仪器设定文件 |
外部USB存储器 | 仪器设定文件，CSV数据文件 | |

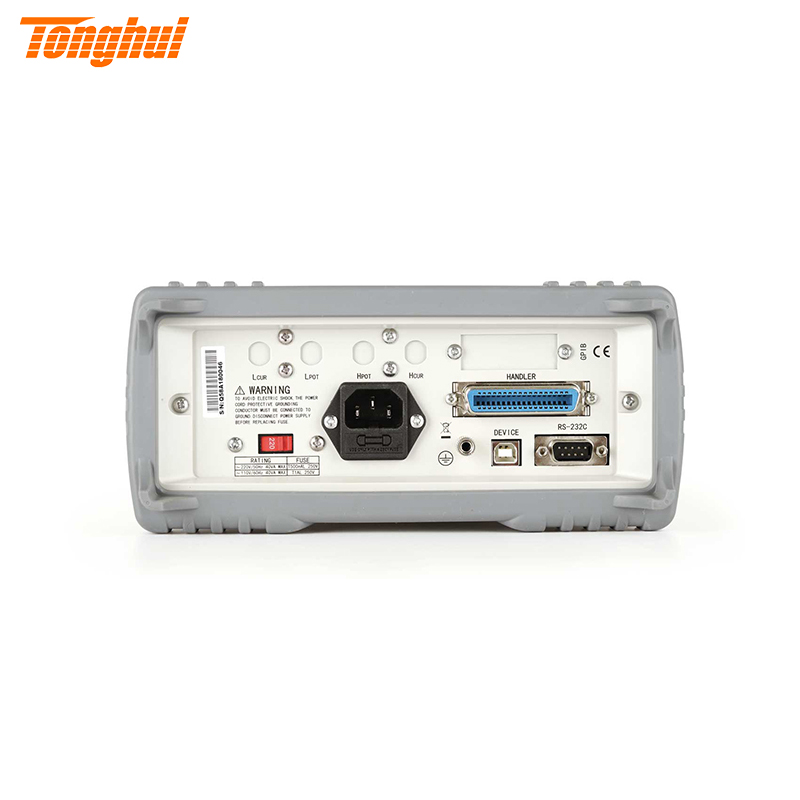

接口 | RS232/RS485(可选)、HANDLER、USB HOST、USB DEVICE | |
